RAiO / RA8835A

1.パネル解像度　External Display RAM 64KB max
2.動作電圧　2.7〜5.5
3.OSDモード　Mono Graphic/Text
4.互換品　Epson S1D13305
5.パッケージ　PQFP 60Pin
6.MCUインターフェイス　8-bit 6800,8080 series

製品説明

RA8835Aは、640x256pixelまでの解像度をサポートし、レイヤーテキスト、グラフィックス及びテキスト・グラフィックス混合表示モードにも対応しています。また、スムーズな水平・垂直スクロール、ブリンク、マルチディスプレーへの部分的な表示及び、プログラマブルカーソルコントロールのファンクションも持っています。
外部のCGROMは、256, 8x16pixelと64, 8x16pixelキャラクターをサポートします。内部マスクROMは、160, 5x7キャラクターでのプログラムができます。
RA8835Aは6800と8080ファミリーマイクロプロセッサーのインターフェースをサポートしています。

RA8835Aは、既に生産中止となっているEpson-SIDI3305 LCDコントローラと完全コンパチブルです。SIDI3305を使用しているお客様は、既存のＬＣＤモジュールやＰＣＢレイアウトになんの変更もなく、簡単に置きかえることができます。そのため、新たに開発する費用もかかりません。むしろ、SIDI3305より、より良いファンクションで、低消費電力を実現しています。

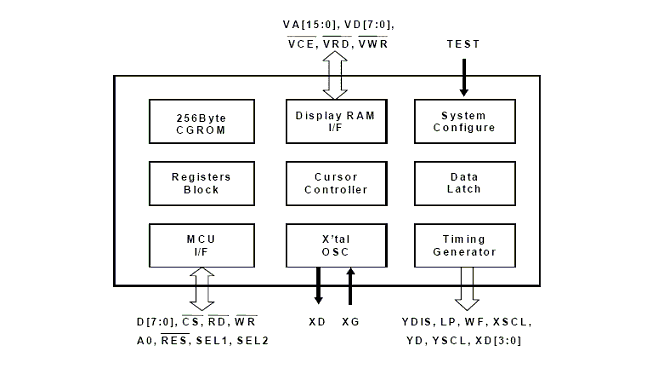

製品仕様
